Bearbeitungsvorrichtung Laufradnabe

Hydraulische Spannvorrichtung für die zweistufige spanabhebende Bearbeitung eines Aluminiumgussteils.

Die beiden einfachwirkenden hydraulischen Spannvorrichtungen ermöglichen die wirtschaftliche Bearbeitung des Rohteils einer Laufradnabe. Die Herausforderungen stellten bei diesen Vorrichtungen die Positionierung des Rohteils in der Bearbeitungsstufe 1 (OP10) sowie die Bauteilspannung in der Bearbeitungsstufe 2 (OP20) dar. Besonders wurde auch darauf geachtet, dass nur wenig offenliegende Hydraulikverrohrung verwendet wird, um ein leichtes Reinigen der Vorrichtung nach Gebrauch zu gewährleisten.

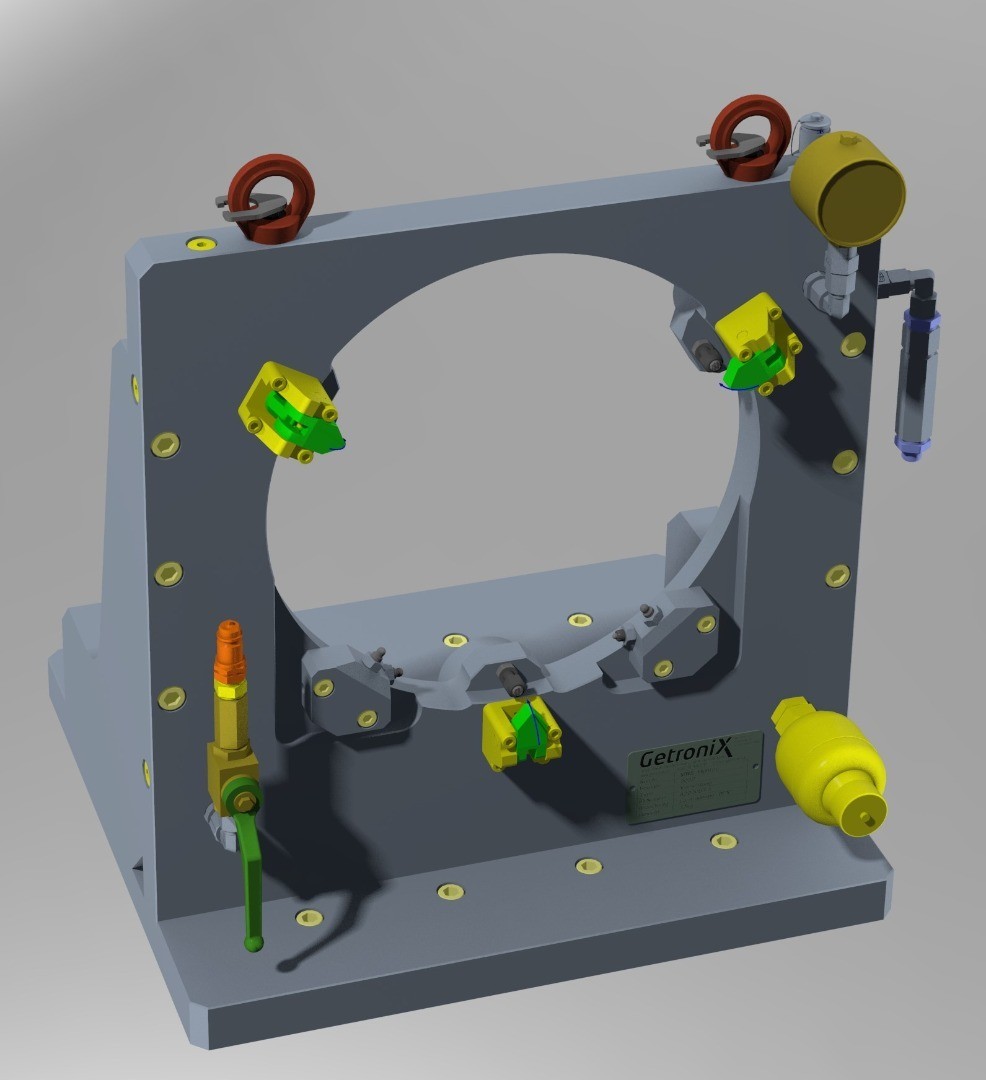

OP10 Laufradnabe CAD

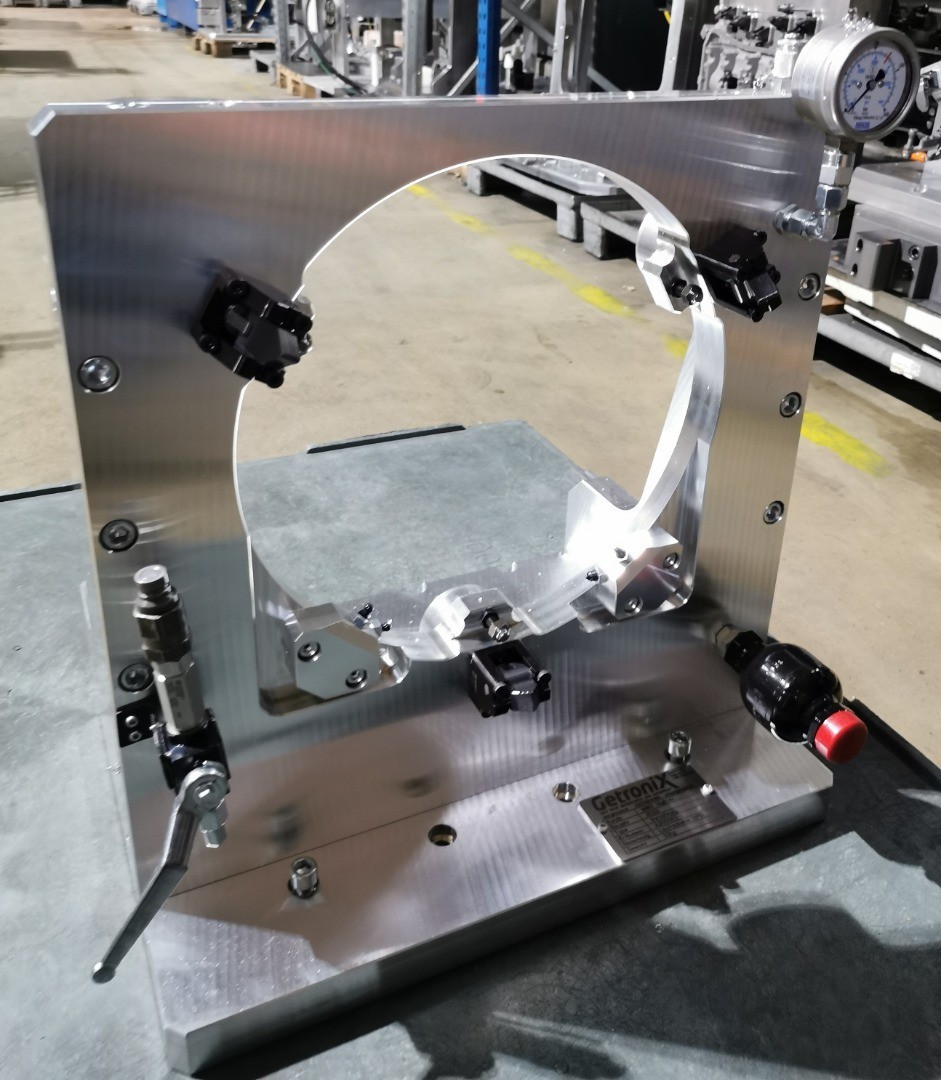

OP 10 Laufradnabe

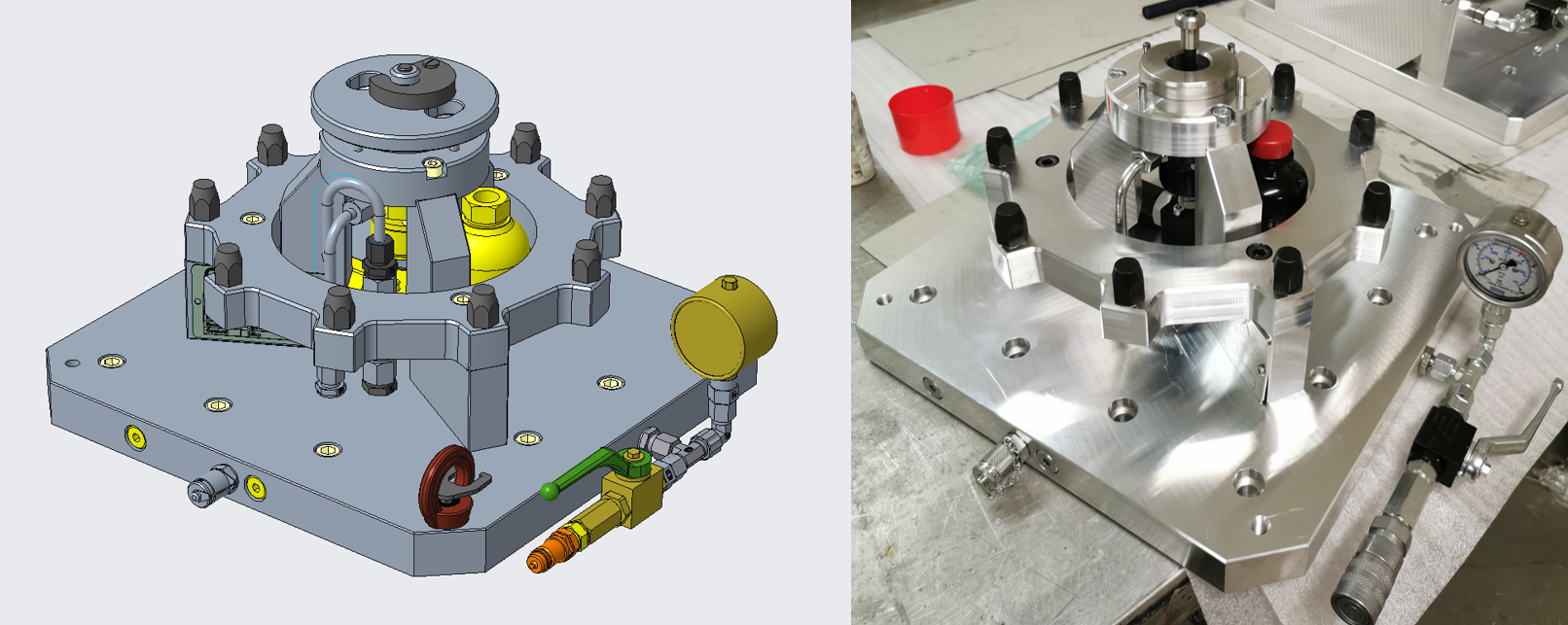

OP 20 Laufradnabe
