Bearbeitungsvorrichtung für ein Aluminium Gehäuse

Einfachwirkende hydraulische Bearbeitungsvorrichtung für 5-Achs CNC Bearbeitung

Aufgrund der Komplexität des zu bearbeitenden Gussteils in Verbindung mit der Forderung des Kunden die komplette Bearbeitung des Bauteils in einer Aufspannung durchzuführen, wurde eine Vorrichtung entwickelt welche über drei Flachhebelspanner und zwei hydraulischen Abstützelementen verfügt. Die Abstützelemente nehmen zusätzlich zu den drei Spannpunkten in Druckrichtung Bearbeitungskräfte auf und ermöglichen so die gesamten Bearbeitungsschritte mit nur einer Spannvorrichtung durchzuführen. Die Ölversorgung wurde ausschließlich mit Tieflochbohrungen realisiert wodurch die Vorrichtung nach dem Gebrauch gut zu reinigen ist.

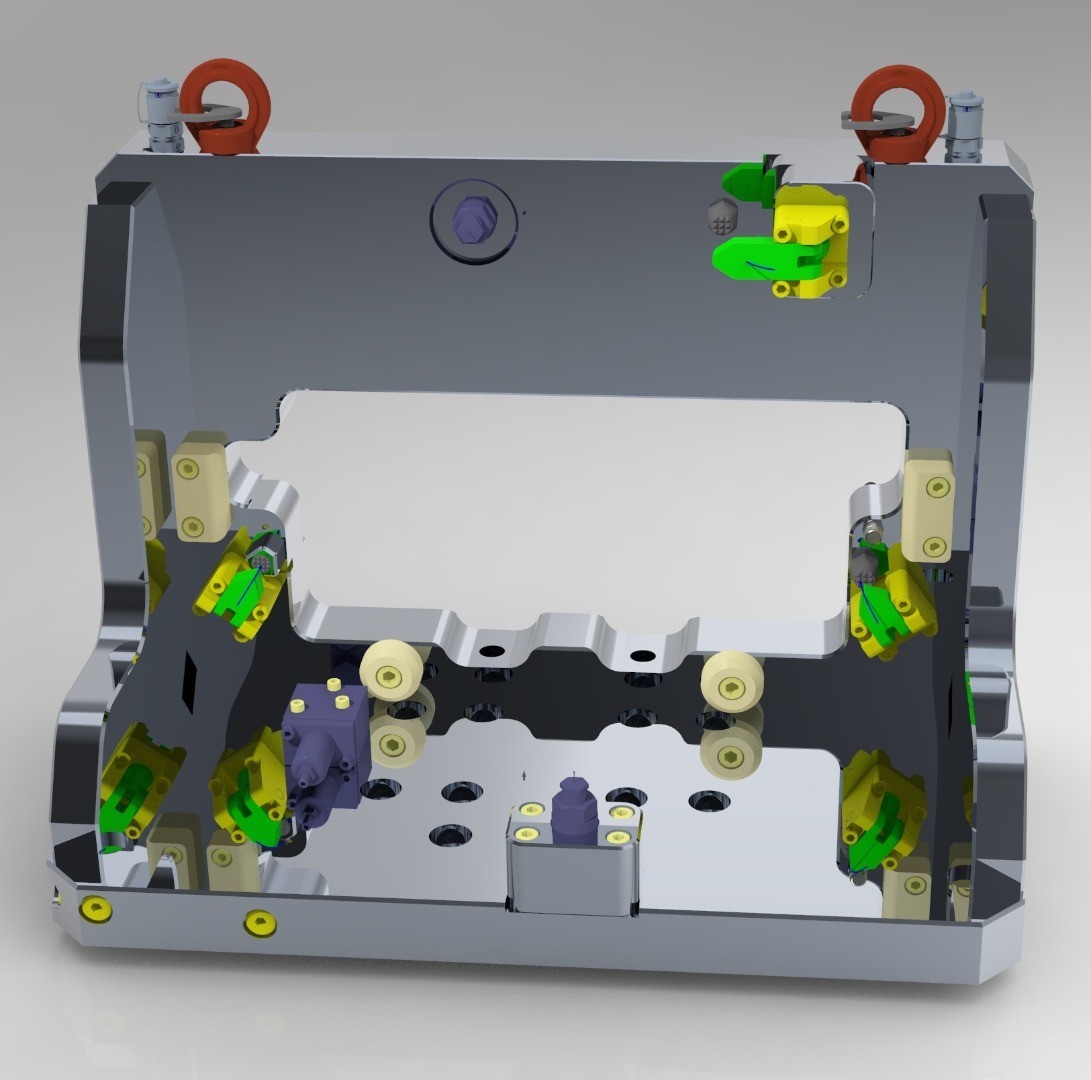

Gerenderte Ansicht Bearbeitungsvorrichtung CAD

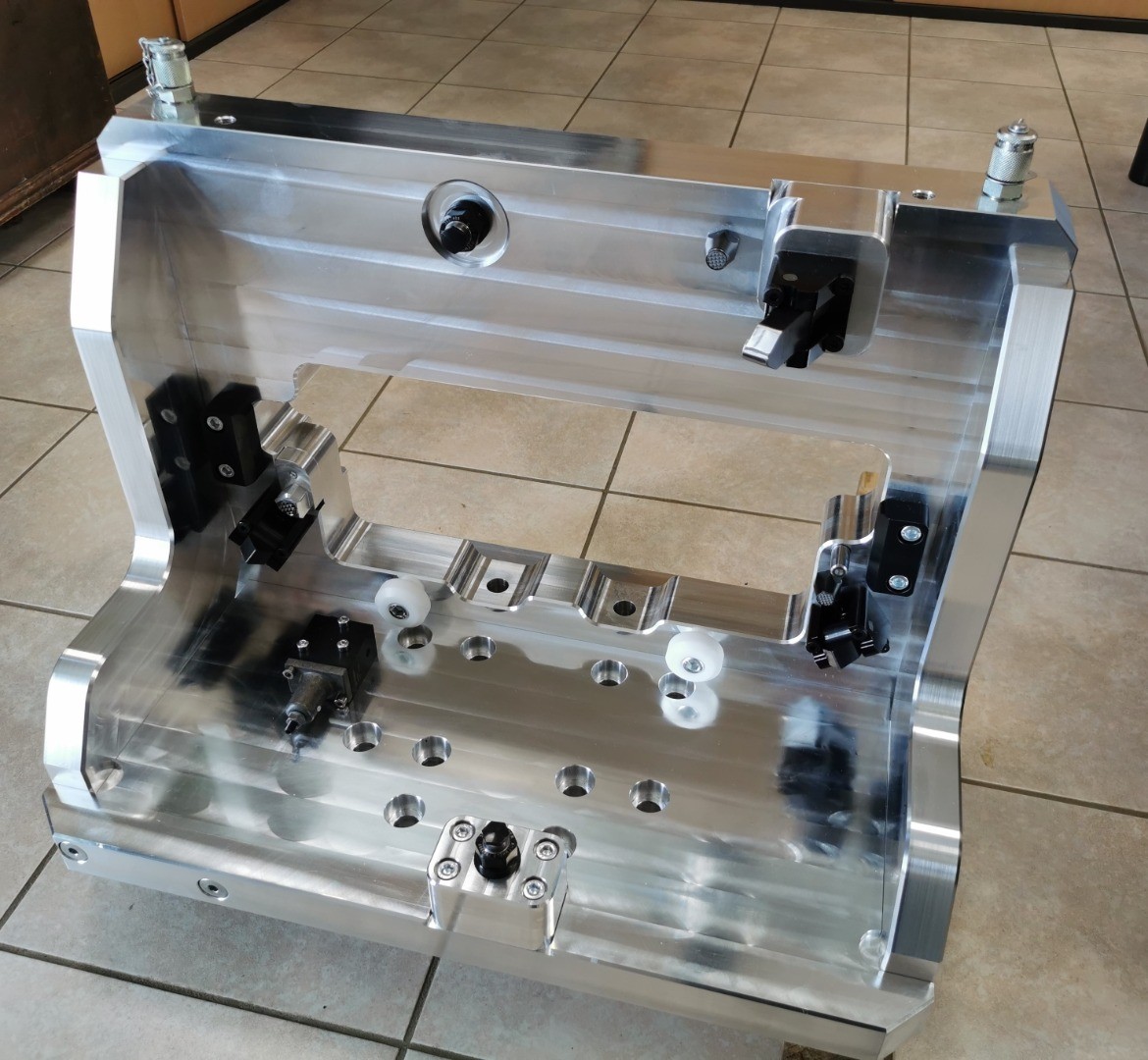

Bearbeitungsvorrichtung

Bearbeitungsvorrichtung Gehäuse CAD

Bearbeitungsvorrichtung
